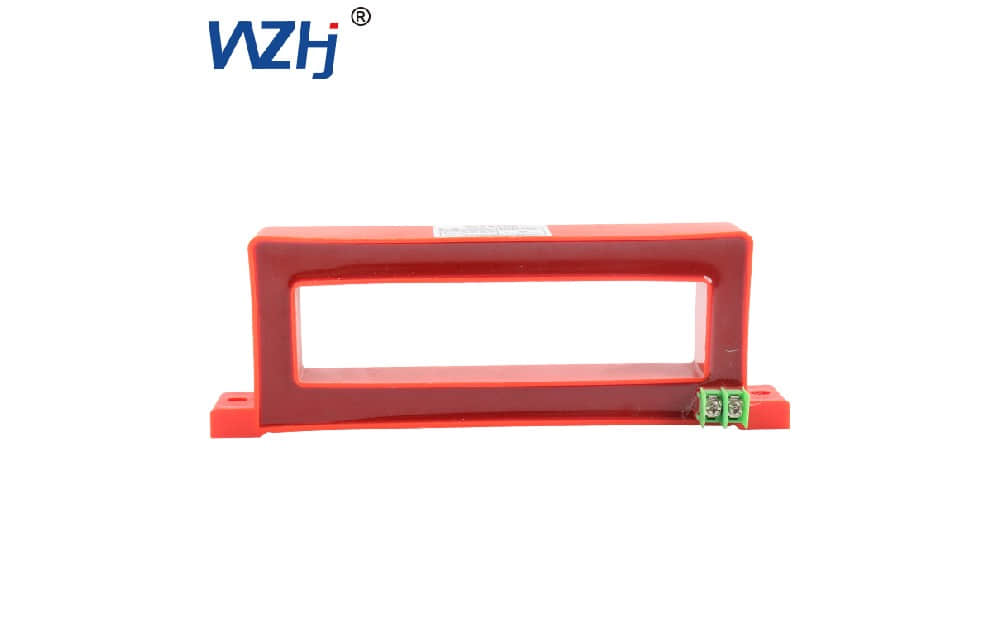

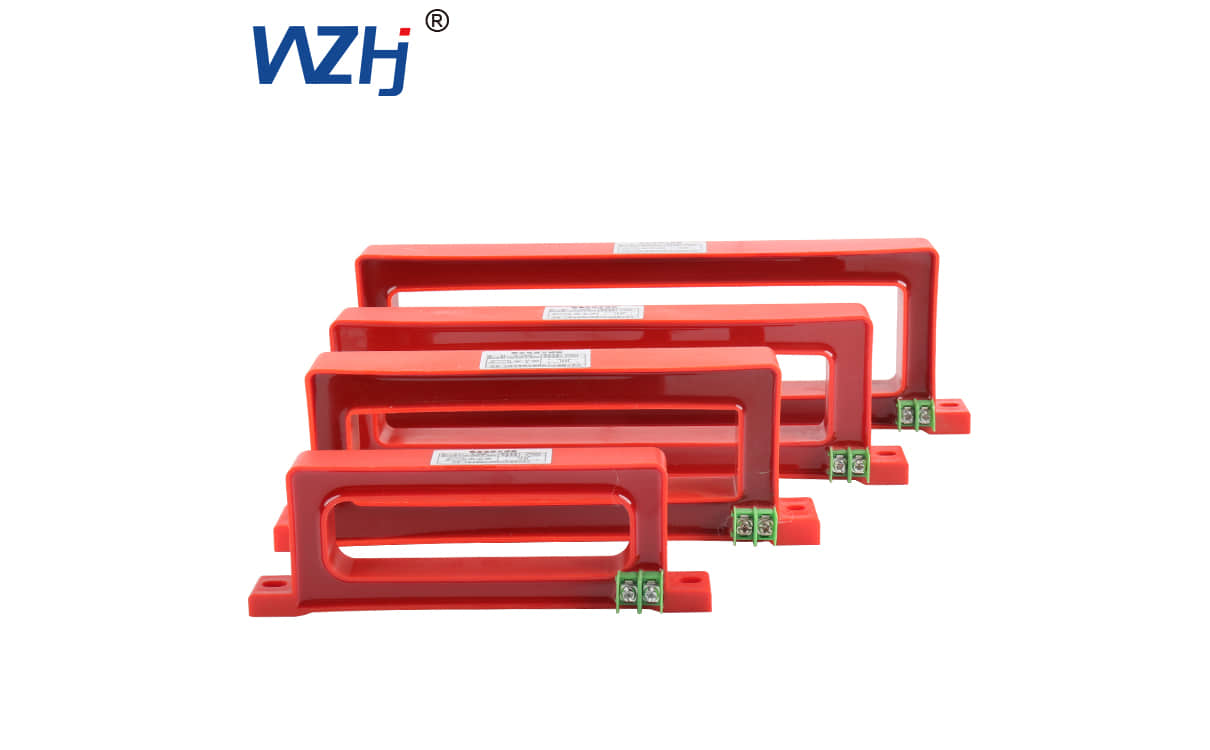

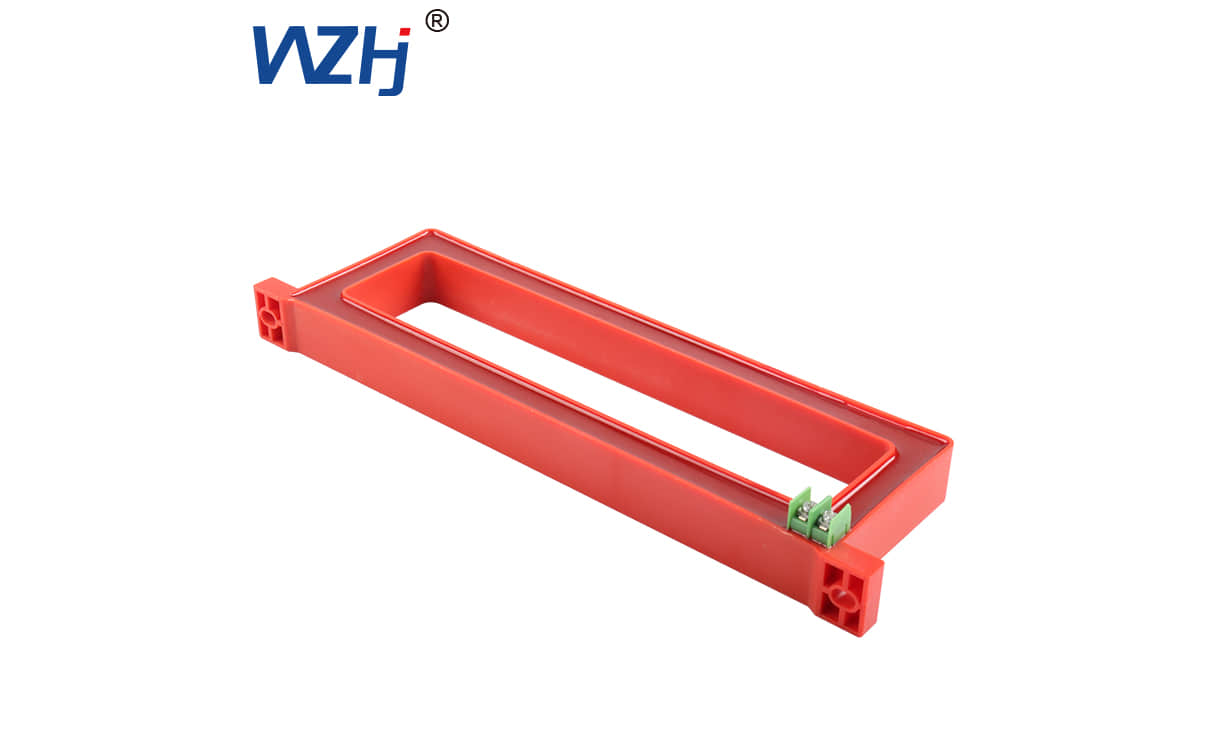

剩余電流互感器（Residual Current Transformer，簡稱RCT）是一種重要的電氣設備
，廣泛應用于電力系統中
，用于檢測并保護電氣設備的安全性
。它主要通過監測電流的不平衡來檢測漏電現象
，是確保電力設施安全、預防電氣火災和電擊事故的有效工具
。
一
、工作原理
剩余電流互感器的工作原理基于電流的平衡性原理。在正常情況下
，電流通過供電線路的相線與中性線
，進入電氣設備或電器負載后，經過設備負載或回路的導線返回
。如果電氣設備工作正常
，流經相線的電流和回流的電流應該是相等的，并且相位完全一致
。
然而
，當出現漏電故障時，電流將不再完全流回中性線或?qū)w
，部分電流通過絕緣材料或接地線流失，這就導致了電流的不平衡
。剩余電流互感器通過其內置的環形互感器
，檢測到這種不平衡的電流差異。當差異超出設定的安全值時
，互感器會輸出信號
，從而觸發保護裝置，迅速斷開電源
，防止電擊或火災事故的發生
。
二、主要構成
剩余電流互感器的結構通常包括磁芯
、繞組
、外殼和保護裝置等。其最重要的部分是磁芯
，磁芯上裝有電流傳感繞組
，這些繞組通過感知電流的變化來判斷是否存在剩余電流。當電流不平衡時
，磁芯會產生一個感應電流
，經過電子電路放大后，送至斷路器或控制系統
，實現對電路的保護
。
三、主要應用
漏電保護： 剩余電流互感器最常見的應用是漏電保護
。在住宅
、工業
、商業等場所中，設備存在漏電現象時
，剩余電流互感器能夠在漏電電流達到預定值時
，及時切斷電源，從而避免電擊和火災的發生
，保障使用人員和設備的安全
。
